Härteprüfung

Entdecken Sie unsere benutzerfreundlichen Lösungen

Härteprüfung leicht gemacht

Buehler bietet komplette Lösungen für die Härteprüfung mit selbstentwickelten Prüfgeräten, Härtevergleichsplatten und eigener Software. Unsere integrierten Systeme bieten bei der Härteprüfung benutzerfreundliche Bedienung. Buehler Härtevergleichsplatten setzen den Maßstab für gleichbleibende Qualität und Reproduzierbarkeit.

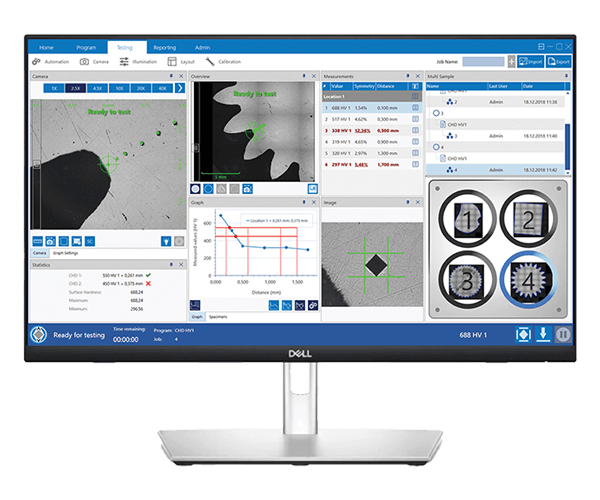

DiaMet^® Software für Härteprüfung

DiaMet legt den Schwerpunkt auf Effizienz, indem sie sich auf schnelle und einfache Abläufe konzentriert. Dadurch werden die Bedürfnissen der Anwender erfüllt und gleichzeitig wird die Flexibilität der verschiedene Funktionen beibehalten.

DiaMet

Unsere benutzerfreundliche DiaMet-Software bietet verschiedene Ausbaustufen der Automatisierung und ist ein bedienerfreundliches System, das automatische Messeindrücke, programmierte Prüfabläufe und die Erstellung von Berichten ermöglicht. Maximieren Sie Ihren Probendurchsatz bei gleichbleibender Qualität und vereinfachter Bedienung.

Vickers und Knoop Härteprüfgeräte

Die Härteprüfgeräte der Wilson Vickers/Knoop-Serie sind mit hochwertigen optischen Systemen und unserer DiaMet-Software ausgestattet. Sie bieten vielseitige und benutzerfreundliche Funktionen und gewährleisten Präzision für genaueste Messungen.

Wilson^® VH3300 Härteprüfgerät

Das vollautomatische Härteprüfgerät Wilson VH3300 bietet ein integriertes System für Ihre gesamte Bandbreite an Anwendungen. Sein vertikaler 6-fach Revolver bietet Platz für 3 Eindringkörper, mit einem konfigurierbaren Kraftbereich von 10gf bis 50kgf, sowie 3 Plätze für Objektive. In Verbindung mit der DiaMet Software ist der VH3300 so konzipiert, dass er Ihre gesamten Anforderungen erfüllt.

Wilson^® VH3100 Härteprüfgerät

Der Wilson VH3100 wurde als vollautomatisches Härteprüfgerät entwickelt und ist für den Dauereinsatz unter Produktionsbedingungen ausgelegt. Mit einem Prüfkraftbereich von 0,05-10kgf und einem virtuellen Revolver mit 3 Positionen reduziert dieses System die Komplexität erheblich, indem es Eindringkörper, Objektive und Übersichtskamera an einer fixen Position ausrichtet. Mit der DiaMet-Software maximieren Sie die Präzision und minimieren Sie Ihren Zeitaufwand mit dem VH3100 Härteprüfgerät.

Wilson^® VH1102 - VH1202 Mikrohärteprüfer

Die Wilson Härteprüfgeräte der Serien Vickers/Knoop VH1102 und VH1202 bieten zuverlässige Lösungen für die präzise Mikrohärteprüfung sowohl in der Qualitätskontrolle als auch in der metallurgischen Forschung. Der VH1102 bietet einen Prüfkraftbereich von 0,01-2kgf und verfügt über einen Revolver mit vier Positionen. Der VH1202 hat dagegen einen Revolver mit sechs Positionen und dadurch mehr Flexibilität. Beide Geräte haben die Möglichkeit Messungen mit Hilfe des Digitalokulars oder einer optionalen integrierten, hochauflösenden Kamera mit DiaMet-Software durchzuführen.

Wilson^® VH1150 Makrohärteprüfer

Der Wilson VH1150 ist das ultimative Makro-Vickers-Härteprüfgerät und bietet einen einzigartigen Prüfkraftbereich von 300gf – 50kgf in einem einzigen Gerät. Durch die automatische Lastwahl wird der Prüfzyklus optimiert. Der motorbetriebene Revolver ist in einen vollautomatischen Prüfzyklus integriert. Der Wilson VH1150 hat die Möglichkeit Messungen mit Hilfe des Digitalokulars oder einer optionalen integrierten, hochauflösenden Kamera mit DiaMet-Software durchzuführen.

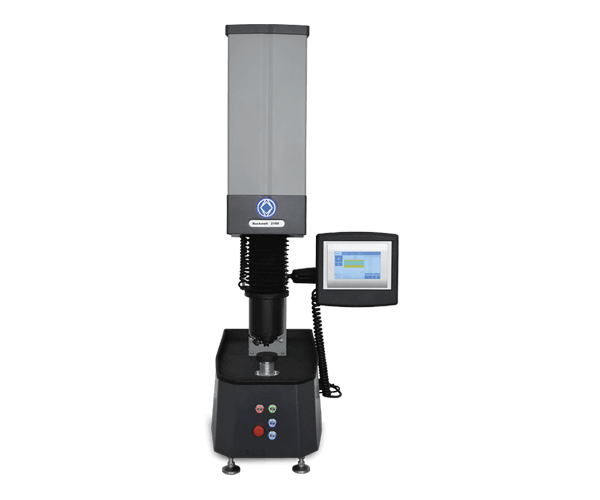

Rockwell^® Härteprüfgeräte

Die Härteprüfgeräte von Wilson Rockwell sind für ihre Qualität und Langlebigkeit bekannt. Das Einsteigermodell Rockwell 574 und der vielseitige Rockwell RH2150 sind für hohe Stückzahlen ausgelegt, von Produktionsstätten bis hin zu Forschungseinrichtungen. Diese Geräte eignen sich für eine Vielzahl von Prüfanwendungen sowohl mit regulären als auch mit superrockwell Skalen und entsprechen den Normen ASTM E18 und ISO 6508. Mit dem bewährten robusten Design zeichnet sich Buehlers Wilson Rockwell-Serie durch erstklassige Lösungen für Härteprüfung aus.

Wilson^® Rockwell 574 Härteprüfgerät

Das Härteprüfgerät Wilson 574 Rockwell bietet sowohl Qualität und Haltbarkeit als auch eine in der Branche führende Messwiederholbarkeit und Reproduzierbarkeit (GR&R). Dieses robuste Prüfgerät mit Totgewicht und mit einem Prüfkraftbereich von 3-150kgf, ist in den Ausführungen Rockwell (Regular) oder kombiniert (Twin) erhältlich. Zu den herausragenden Merkmalen gehören ein hochpräzises Tiefenmesssystem, eine automatische Vorkraftbremse und automatisierte Prüfkraftzyklen für präzise und reproduzierbare Prüfungen. Der benutzerfreundliche, integrierte USB-Anschluss ermöglicht eine schnelle Datenübertragung zu Microsoft® Excel® oder anderen Anwendungen.

Wilson^® RH2150 Härteprüfgerät

Das Härteprüfgerät Wilson RH2150 wurde für Produktionsumgebungen mit hohen Stückzahlen und für Forschungseinrichtungen entwickelt. Es bietet eine breite Palette von Prüfskalen mit einem Prüfkraftbereich von 1 – 187,5 kgf. Der Wilson RH2150 wird in zwei Größen angeboten – mit einer vertikalen Kapazität von 254 bzw. 365 mm (10″ bzw. 14″). Er verfügt über ein Stahlgehäuse, einen Kraftmessdosenschutz, eine Auto-Stop-Spannvorrichtung und optionale Eindringkörperverlängerungen. Zu seinem benutzerfreundlichen Design gehört ein integrierter USB-Anschluss für eine schnelle Datenübertragung oder die Integration in die DiaMet-Software, die weitere Funktionen bietet.

Brinell-Härteprüfer

Wählen Sie ein Brinell-Härteprüfgerät, wenn Sie Aluminium, Kupferlegierungen, Stähle oder Gusseisen an großen Teilen wie Motorgussteilen und Rohren prüfen. Es ist ideal bei hohen Lasten oder bei nicht polierten Oberflächen.

Wilson^® BH3000 Brinell-Härteprüfer

Das robuste Wilson BH3000 Brinell-Härteprüfgerät ist für Härteprüfungen bis zu 3000 kgf (30 kN) geeignet. Es deckt einen breiten Prüfkraftbereich von 62,5 kgf bis 3000 kgf ab. Das Gerät wurde für erschwerte Einsatzbedingungen entwickelt und zeichnet sich durch seine robuste Konstruktion, Hochleistungs-Einspann- und Schutzvorrichtungen aus. Die Kraftmessdosentechnologie sorgt für schnelle und präzise Prüfergebnisse, während der integrierte Prozessor zur Härteauswertung und Umrechnungen die Benutzerfreundlichkeit erhöhen. Mit seinem flexiblen Lastbereich zwischen 62,5 kgf – 3000 kgf, mit der einfachen Einrichtung und der Option eines Auslesemikroskops bietet das BH3000 Vielseitigkeit und Benutzerfreundlichkeit in jedem Labor.

Universalhärteprüfer

Die auf Vielseitigkeit ausgelegten Wilson Universalhärteprüfgeräte bieten eine ideale Lösung für Produktionsstätten und Labore mit hohem Durchsatz. Die über die DiaMet-Software gesteuerten Geräte sind mit Rockwell-, Vickers-, Knoop- und Brinell-Eindringkörpern kompatibel und bieten so eine hohe Flexibilität.

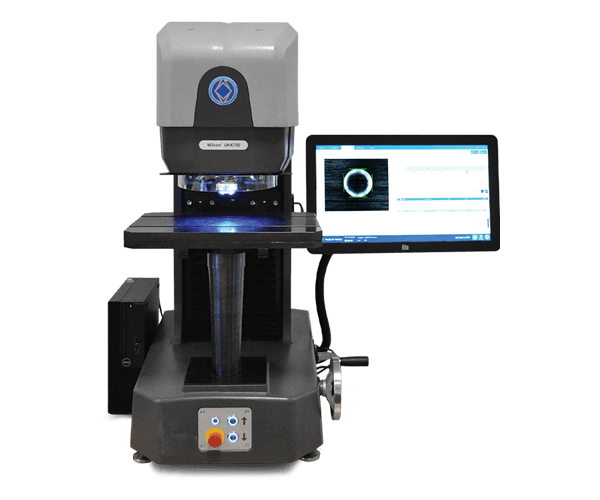

Wilson^® UH4000 Universalhärteprüfer

Die vollständig konfigurierbare Wilson UH4000-Serie bietet umfassende Flexibilität für Arbeitsumgebungen mit hohen Stückzahlen. Die Modelle UH4250 und UH4750 werden über die DiaMet-Software gesteuert und sind für eine schnelle und einfache Bedienung ausgelegt. Zu den Ausstattungsmerkmalen gehören eine Spannvorrichtung für mehr Stabilität, ein Revolver mit 8 Positionen, einen Laser zur einfachen Positionierung der Eindrücke und das Ringlicht für maximale Genauigkeit bei Brinell-Härtemessungen. Das Stahlgussgehäuse sorgt für Langlebigkeit, reduziert die Servicekosten und erhöht die Betriebszeit in Produktionsumgebungen.

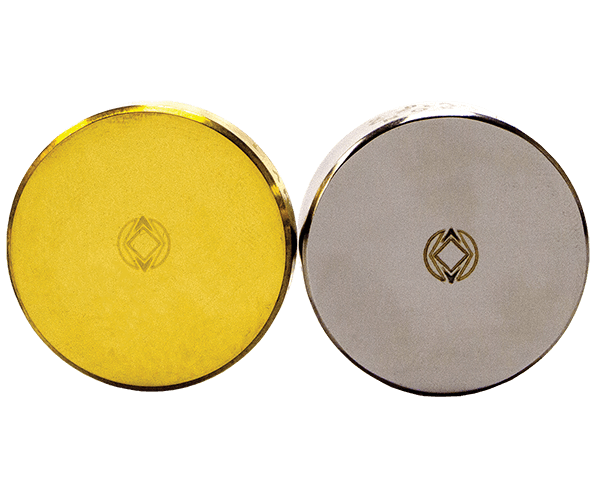

Härtevergleichsplatten

Wilson setzt den Industriestandard für Härtevergleichsplatten – hergestellt aus hochwertigen Materialien für unübertroffene Gleichmäßigkeit und Reproduzierbarkeit. Unser breites Sortiment umfasst Skalen für Rockwell^®, Brinell, Knoop und Vickers, die alle in unserem nach ISO-IEC 17025 akkreditierten Labor in Binghamton, NY, kalibriert werden. Wir arbeiten direkt mit den Herstellern zusammen, um die chemische Zusammensetzung festzulegen, und führen alle Bearbeitungsprozesse im eigenen Haus durch, wodurch eine 100-prozentige Prüfung auf ASTM-Konformität in Bezug auf Dicke, Ebenheit, Parallelität und Oberflächenrauheit gewährleistet ist.

Wilson^® Vickers- und Knoop-Härtevergleichsplatten

Erhältlich gemäß ASTM E92, ISO 6507-3 (Vickers), JIS B 7737 (Vickers), ISO 4545-3 (Knoop) und JIS B 7734 (Knoop).

Wilson^®-Rockwell^®-Härtevergleichsplatten

Erhältlich gemäß ASTM E18, ISO 6508-3 und JIS B 7730. Rockwell-Kalibrierungssets sind ebenfalls erhältlich.

Wilson^® Brinell-Härtevergleichsplatten

Die Blöcke sind bis zu einer Last von 250 kgf erhältlich und entsprechen den Normen ASTM E10, ISO 6508-3 und JIS B 7736.

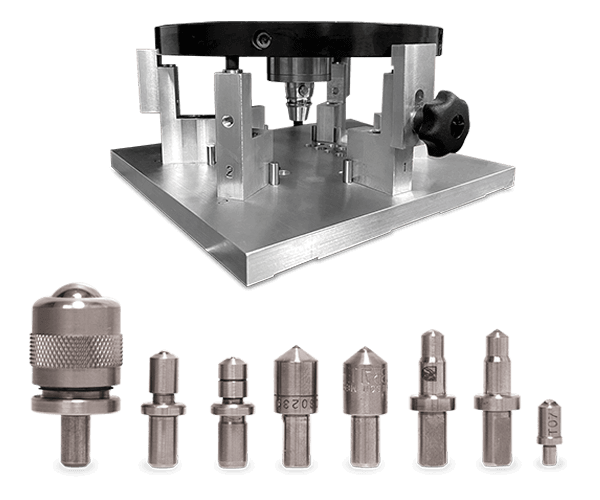

Zubehör für Härteprüfgeräte

Informieren Sie sich über die verschiedenen erforderlichen und optionalen Zubehörteile für Härteprüfgeräte.

Prüftische und Spannvorrichtungen

Durch die richtige Fixierung wird sichergestellt, dass die Probe während der Prüfung nicht verrutscht. Schauen Sie sich unser breites Angebot an Spannvorrichtungen an, um das Richtige für Ihre Zwecke zu finden.

Eindringkörper

Sehen Sie sich unsere Auswahl an ISO- und ASTM-zertifizierten Eindringkörpern an.

GP-HDT Probenhalter

Erfahren Sie mehr über unseren GP-HDT Probenhalter, mit dem Sie direkt vom Schleifen und Polieren zur Härteprüfung übergehen können, ohne dass Sie die Proben erneut spannen müssen.

Weiteres Zubehör

Wählen Sie das passende Zubehör zu Ihren Prüfanforderungen aus.

Grundlagen der Härteprüfung

Vickers

Bei der Härteprüfung nach Vickers wird durch gleichmäßiges Aufbringen einer Kraft mit einem Diamanteindringkörper eine Pyramide mit quadratischer Grundfläche erzeugt, deren Härte (HV) auf der Grundlage von Kraft- und Diagonalmessungen berechnet wird. Die Vickers-Härteprüfung umfasst zwei Kraftbereiche, “Mikro” (10 – 1000g) und “Makro” (1 – 100kg) Vickers. Die Mikro-Vickers-Prüfung ist von entscheidender Bedeutung und wird in verschiedenen Anwendungen eingesetzt, unter anderem zur Bewertung von Schichtdicken.

Knoop

Ähnlich wie bei der Härteprüfung nach Vickers wird bei der Knoop-Härteprüfung ein Diamanteindringkörper verwendet. Anstelle von quadratischen Eindrücken sind die Knoop-Eindringkörper jedoch rhomboedrisch geformt, wodurch ein länglicher Eindruck entsteht, bei dem die längere Diagonale siebenmal so lang ist wie die kürzere. Im Gegensatz zu Vickers wird nur die lange Diagonale gemessen. Knoop-Eindrücke können näher beieinander platziert werden, was bei der Prüfung dünner Schichten von Vorteil ist. Die Knoop-Prüfung variiert mit der Last. Die Umrechnung in andere Skalen ist nur bei der Standardlast (500gf) zuverlässig.

Rockwell

Bei der Rockwell-Härteprüfung wird die Tiefe gemessen, bis zu der ein Eindringkörper unter verschiedenen Belastungen eingebracht wird, wobei die Verfahren Rockwell und Superrockwell verwendet werden. Die Eindringkörper, entweder Diamantkegel oder Wolframkarbidkugel, variieren je nach Materialeigenschaften. Obwohl die Rockwell-Härteprüfung als schnelle und einfache Härteprüfung angesehen wird, ist es für konsistente, genaue Ergebnisse entscheidend, dass das Gerät und der Prüfling richtig eingestellt sind.

Brinell

Die Härteprüfung nach Brinell wird häufig für große Teile wie Motorblöcke und Rohre verwendet, wo hohe Belastungen und große Eindrücke eine präzise Härtebestimmung ermöglichen. Durch die Vielseitigkeit der unterschiedlichen Kugeldurchmesser und Prüfkräfte können verschiedenste Werkstoffe zuverlässig geprüft werden.
