SimpliUV^® UV Einbettsystem

SimpliUV

UV-Einbettsystem

Das SimpliUV-Einbettsystem von Buehler wurde entwickelt, um jeden einzelnen Schritt im Einbettprozess zu vereinfachen. Nutzer erzielen gleichbleibende, hochwertige Ergebnisse ganz unkompliziert — ohne Mischen oder Rühren. SimpliUV, UVKwick und UVKups wurden als Komplettlösung konzipiert und sind perfekt aufeinander abgestimmt, um einen einfachen und zuverlässigen Workflow beim Einbetten zu gewährleisten.

Über die schnelle Aushärtung hinaus verstärkt SimpliUV in Kombination mit UVKwick und UVKups die Effizienz, indem Abfall und zeitaufwendige Schritte eingespart werden. Der optimierte Prozess senkt den Materialverbrauch und verringert unnötige Nachbesserungen, wodurch Labore kosteneffizienter arbeiten können. Das intuitive Design erfordert weniger Einarbeitung und erleichtert es erfahrenen und neuen Nutzern gleichermaßen, die Bedienung mit sicherer Hand vorzunehmen. Dank der verbesserten Durchlaufzeiten und optimierten Workflows von SimpliUV können sich Teams ganz auf die Analyse statt auf die Präparation konzentrieren.

Hauptmerkmale von SimpliUV

Programmierbare Steuerung

Anpassbare Parameter für alle Anwendungsanforderungen mit bis zu 9 individuell einstellbaren Programmen.

Gleichmäßige Ausleuchtung

LED-Array-Technologie liefert reproduzierbare Aushärtung, unabhängig von der Probenplatzierung in der Schublade

Erhöhter Durchsatz

Unterstützt zahlreiche Probengrößen und gleichzeitiges Aushärten von bis zu 20 eingebetteten Proben*
*je nach Formen-/Probengröße

Intuitiver Touchscreen. Lückenlose Überwachung.

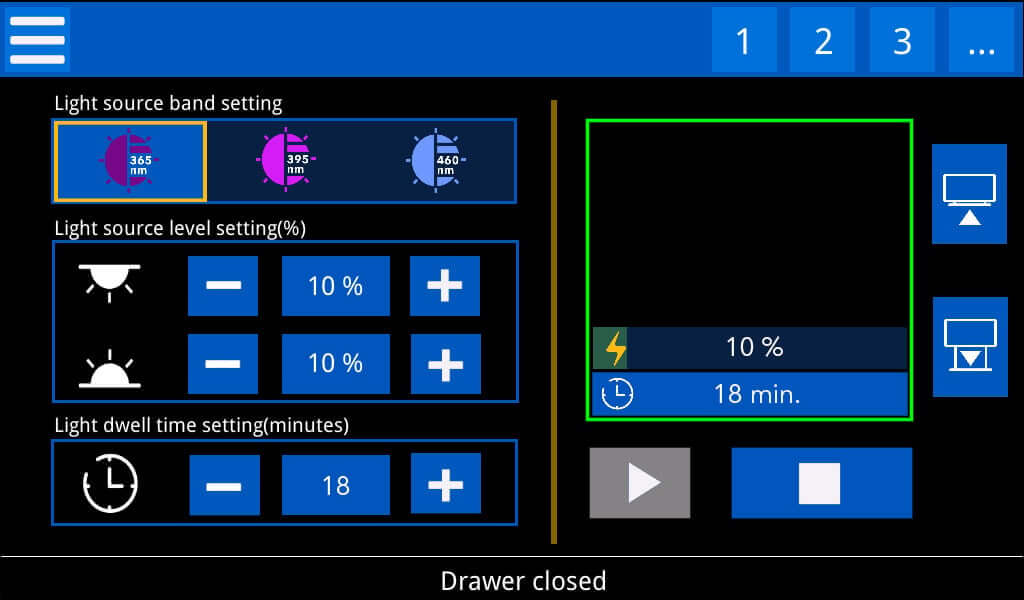

Aktive Prozessüberwachung

Echtzeit-Überwachung von Zyklusstatus, Leistungsabgabe und verbleibender Aushärtezeit.

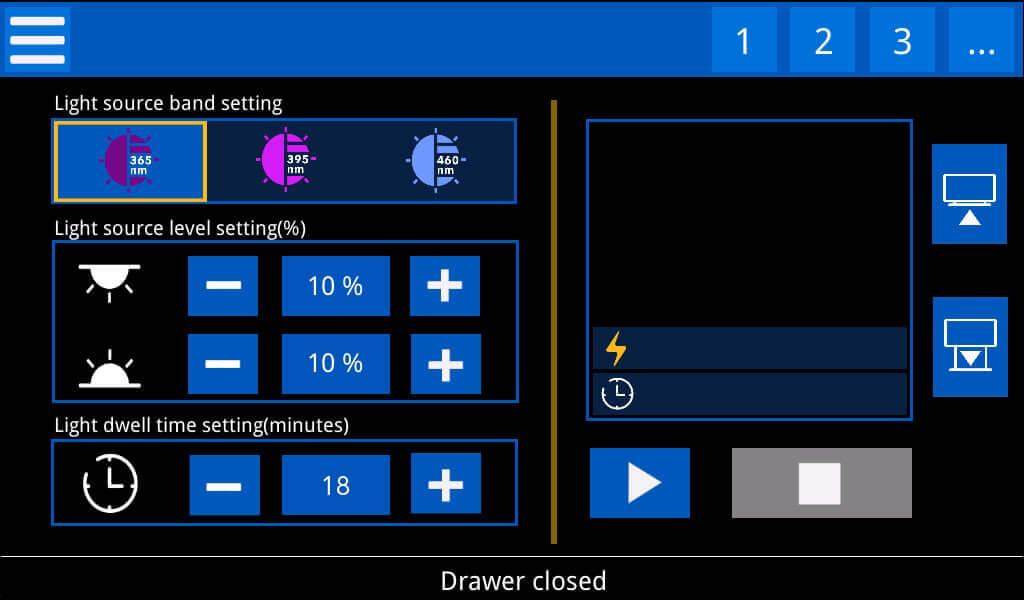

Methoden-Einrichtung

Anpassung von Wellenlänge, Expositionszeit und Lichtintensität durch intuitive Steuerung.

Gleichbleibende Ergebnisse

Programme bewahren die Einbettqualität in jedem Zyklus

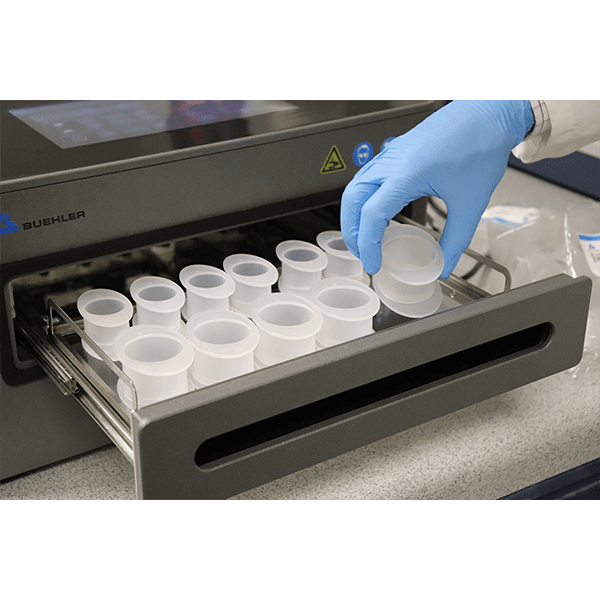

Automatische Schublade

Dank einer automatischen Schublade reduzieren Sie das Verschütten beim Einbetten.

Anpassbare Exposition

Die Aushärtungstemperatur lässt sich durch die Einstellung von Zeit und Licht regulieren.

Bestellen

UV-Einbettsystem SimpliUV - Bestellen
Artikelnummer	Spannung	Angebot anfordern
20-1800UV	200-240VAC, 60Hz	Angebot anfordern
SimpliUV Verbrauchsmaterialien - Bestellen
201810040	UVKwick Harz, 0.38L	Jetzt einkaufen
201810400	UVKwick Harz, 3.8L	Jetzt einkaufen
201820025	UVKup Form, Φ25mm (10 Stk.)	Jetzt einkaufen
201820030	UVKup Form, Φ30mm (10 Stk.)	Jetzt einkaufen
201820040	UVKup Form, Φ40mm (10 Stk.)	Jetzt einkaufen
201820050	UVKup Form, Φ50mm (10 Stk.)	Jetzt einkaufen
201820100	UVKup Form, Φ1inch (10 Stk.)	Jetzt einkaufen
201820125	UVKup Form, Φ1.25inch (10 Stk.)	Jetzt einkaufen
201820150	UVKup Form, Φ1.5inch (10 Stk.)	Jetzt einkaufen
201820200	UVKup Form, Φ2inch (10 Stk.)	Jetzt einkaufen
SimpliUV Zubehör - Bestellen
201801UV	Glas-Probenbehälter 320mm X 160mm [12.6in x 6.3in]	Jetzt einkaufen
201802UV	Abzugshaube (220V/50Hz)	Jetzt einkaufen
201803UV	Dekup Tool	Jetzt einkaufen

Technische Daten

UV-Einbettsystem SimpliUV
Frequenz:	50/60 Hz
Phasen:	1
Abmessungen:	450mm L x 330mm T x 250mm H [17.7 in L x 13 in T x 9.8 in H]
Gewicht:	28.5 kg [62.8lbs]
Kammer:	321mm L x 165mm T x 40mm H [12.6 in L x 6.5 in T x 1.6 in H]
Kammerkapazität:	Bis zu 20 eingebettete Proben, je nach Formen-/Probengröße
Wellenlänge:	365nm, 395nm, 460nm
Programme:	Bis zu 9 benutzerdefinierte Programme

Verbrauchsmaterialien und Zubehör

UV Kwick^®

Mit UVKwick lassen sich Proben schnell und einfach einbetten

Entformungsmittel "Release Agent"

Für Warmeinbetten oder Kalteinbetten

Einbett-Zubehör

Halteclips, Füllstoffe und Mischbecher

Produktliteratur

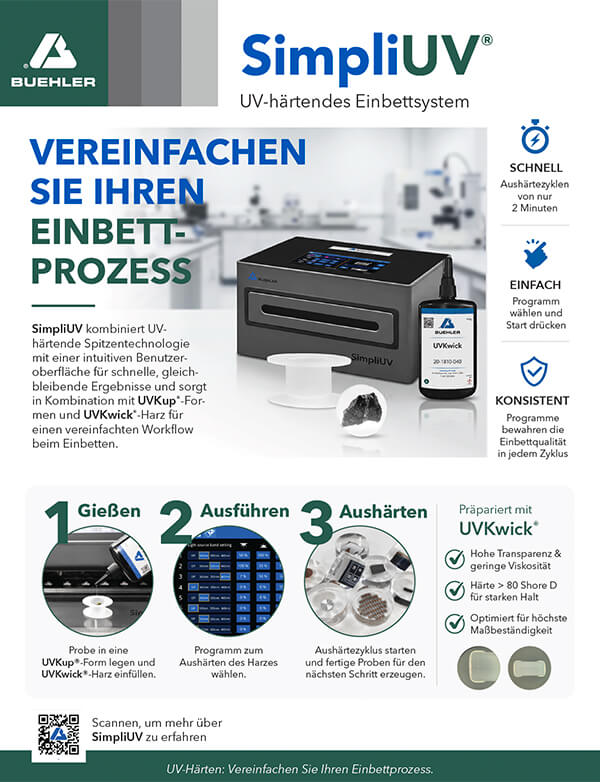

SimpliUV Vertriebsflyer

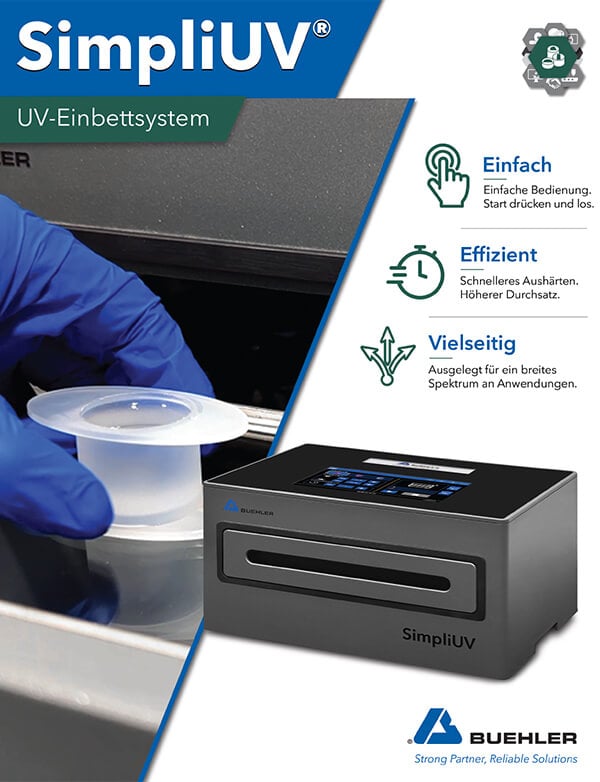

SimpliUV Broschüre

Buehler Produktkatalog

Häufig gestellte Fragen

Was bedeutet UV-Einbetten?

Bei der UV-Einbettung wird die Energie des ultravioletten Lichts genutzt, damit das Aushärten eines Harzes in Gang gesetzt wird. Dieses Harz unterscheidet sich von herkömmlichen Harzen und ist so zusammengesetzt, dass es auf ultraviolettes Licht reagiert. Bei anderen Kalteinbettsystemen wird die chemische Reaktion durch das Vermischen der Komponenten ausgelöst.

Wie funktioniert das UV-Einbettsystem?

Das ultraviolette Licht löst die Reaktion aus, indem es mit dem Photoinitiator des Harzes in Wechselwirkung tritt und so die Kettenreaktionen der Polymerisation in Gang setzt.

Was sind die größten Vorteile?

Es gibt eine Reihe von Vorteilen von UV-Einbettsystemen, wie z.B.:

Die Aushärtungszeit ist kürzer als bei Epoxidharz-Einbettsystemen
Sie liefern qualitativ hochwertigere Einbettungen als Acrylharzsysteme
Sie reduzieren den für das Einbetten erforderlichen Materialverbrauch
Das Mischen entfällt – Sie müssen das Material lediglich einfüllen
Sie steigern den Durchsatz auf bis zu 24 Proben (25-mm-Proben) pro Zyklus

Wie lange dauert der Aushärtungszyklus?

Buehler ist der einzige Anbieter, der eine individuelle Anpassung der Aushärtungszeit ermöglicht. Der Aushärtungszyklus kann nur wenige Minuten dauern oder bei wärmeempfindlichen Proben auf etwa 40 Minuten verlängert werden.

Muss ich vor der Verwendung etwas anmischen?

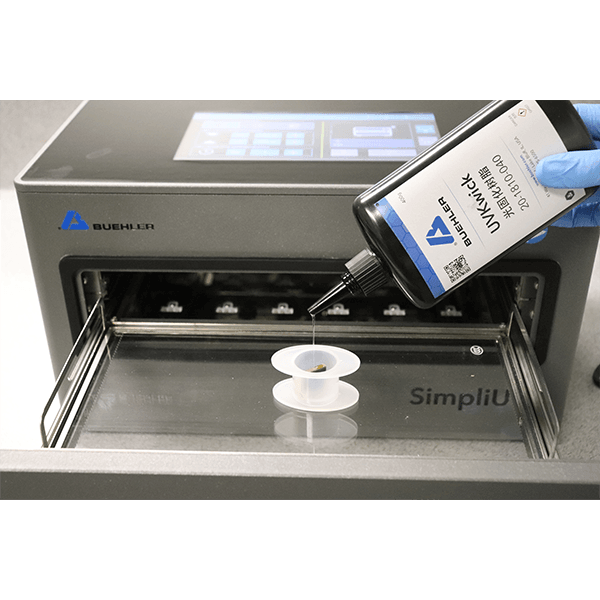

Mischen ist nicht erforderlich, einfach eingießen.

Sollte ich Trennspray verwenden?

Ja, die Verwendung von Trennspray wird bei jedem Einbett-Zyklus empfohlen.

Welche Ausrüstung wird benötigt?

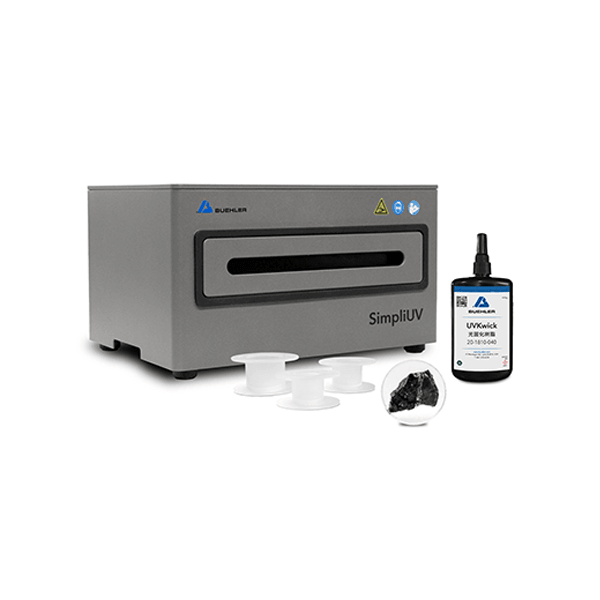

Für ein UV-Einbettsystem sind drei Komponenten erforderlich:

SimpliUV: die Maschine, die die Arbeit erledigt
UVKwick: das Harz
UVKups: transparente Formen, die UV-Licht durchlassen

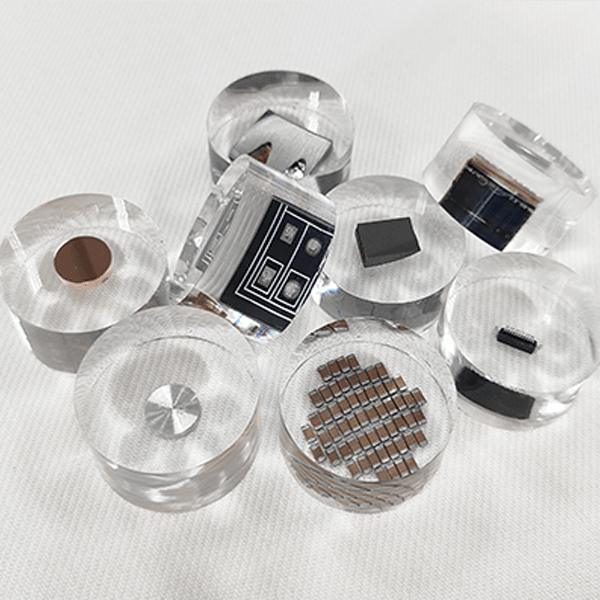

Welche Arten von Proben kann ich einbetten?

Es können prinzipiell alle Arten von Materialien eingebettet werden. Proben mit komplexen Geometrien und Porosität können verhindern, dass das UV-Licht das Harz erreicht, und sind daher möglicherweise nicht geeignet.

Wie schneidet das Einbetten mit UV-Licht im Vergleich zu Epoxidharz ab?

Ein Mischen ist nicht erforderlich, was Zeit bei der Vorbereitung spart und Materialverschwendung vermeidet. Die Aushärtungszeit ist bei UV-Harzen im Vergleich zu jedem Epoxidharzsystem deutlich kürzer. Der Schrumpfspalt bei UV-Acrylharzsystemen ist oft höher als bei Epoxidharzsystemen. Wenn der Schrumpfspalt für Sie beim Einbetten das wichtigste Kriterium ist, könnten Epoxidharze die richtige Lösung für Sie sein.

Wie schneidet das Einbetten mit UV-Licht im Vergleich zu Acryl ab?

Die wesentlichen Unterschiede liegen in der Vorbereitungszeit, der Einbettungsqualität, dem Schrumpfspalt und der Sicherheit. Es ist kein Mischen erforderlich, was Vorbereitungszeit spart und Materialverschwendung reduziert. Herkömmliche Acrylharzsysteme sind zwar recht schnell, führen jedoch zu einer Einbettung geringerer Qualität. UVKwick ermöglicht hochwertige Einbettungen bei höherer Transparenz, geringerem Schrumpfspalt und reduzierten Gesundheitsrisiken.

Inwieweit eignet sich das UVKwick-Harz als Probenhalter beim Schleifen und Polieren?

Einbettungen mit UVKwick-Harz weisen eine Härte von etwa 83 Shore D auf und eignen sich für das Einbetten von Proben, die vor der Analyse weiterbearbeitet werden müssen, beispielsweise durch Schleifen und Polieren.

Kann ich die Position der Probe vor dem Aushärten anpassen?

Sofern der Aushärtungszyklus noch nicht gestartet wurde, kann die Probe in der Form bei Bedarf verschoben werden. Größere Veränderungen der Viskosität sind erst nach Bestrahlung mit UV-Licht zu beobachten.

Was passiert, wenn meine Einbettung nicht vollständig aushärtet?

Einbettungen, die nicht vollständig ausgehärtet sind, können wieder in die Aushärtungskammer gelegt und mit UV-Licht bestrahlt werden, um die noch nicht abgeschlossene Aushärtung zu vollenden.

Warum fühlt sich die Oberfläche leicht klebrig an?

Wenn die Oberfläche der Probe klebrig ist, liegt das daran, dass die Deckschicht noch aushärtet. Es gibt zwei mögliche Maßnahmen:

Mit Alkohol abwischen oder abspülen
Die Aushärtungszeit verlängern

Kann das UV-Harz unter Vakuum eingebettet werden?

Unausgehärtetes UVKwick kann mit einem Vakuum-System zum Einbetten wie dem SimpliVac verwendet werden.

Ist das UV-Einbetten sicher?

In der Schublade des SimpliUV befindet sich die UV-Lichtquelle des Systems. Dadurch ist der Anwender vor der Bestrahlung geschützt.

Welche Sicherheitsvorkehrungen sind bei der Verwendung des Harzes zu beachten?

Sicherheitshinweise entnehmen Sie bitte dem Sicherheitsdatenblatt.

Funktioniert dies auch mit anderen Einbett-Formen?

Für optimale Ergebnisse sollten beim Einbetten die transparenten UVKups verwendet werden.

Funktioniert das mit „Oxidkeramikpulver“?

Ja, es funktioniert mit „Oxidkeramikpulver“.

Ändert sich die Spitzentemperatur je nach verwendeter Menge an Harz?

Nein, im Gegensatz zu den meisten herkömmlichen Gusssystemen hat das Volumen bei Standard-Einbettungsgrößen keinen wesentlichen Einfluss auf die maximale exotherme Temperatur.

Ist ein Entformungsmittel erforderlich?

Es wird empfohlen, vor dem Einbetten der Proben Entformungsmittel auf die Form aufzutragen. Das Auftragen von Entformungsmittel auf die Formen kann übersprungen werden, wenn Sie über das DeKup-Werkzeug zum Entnehmen der Formen verfügen.

In welchen Größen ist das UV-Harz erhältlich?

Das UV-Harz ist in Flüssigform in Gebinden zu 0,38 kg und 38 kg erhältlich.
