Supports d'échantillon

Porte-échantillons — Supports d'échantillon

Porte-échantillons

Pour les machines de meulage et de polissage

Buehler propose une gamme complète de supports d’-échantillons pour différentes tailles, capacités et formes d’échantillons, afin que les utilisateurs puissent trouver le porte-échantillon idéal pour leurs besoins. Notre offre comprend des options pour les applications en pression individuelle ou centrale afin d’offrir un maximum de polyvalence et de flexibilité pour s’adapter à vos processus. En outre, nos porte-échantillons sont conçus pour être simples à utiliser, tant pour le chargement des échantillons que pour la mise en place sur la polisseuse, ce qui permet de réduire le temps d’installation à son minimum.

Avantages du porte-échantillon

Disponibles dans toutes les formes et toutes les tailles

Gamme de tailles d’échantillons en échelles anglaise et métrique, allant de 1 à 2 pouces et de 25 à 50 mm
Options de forme pour échantillons cylindriques, rectangulaires et pour les lames verre
Capacité de traiter jusqu’à 12 échantillons à la fois pour les plus grands porte-échantillons

Applications en pression individuelle et pression centrale

La pression centrale, bien qu’elle nécessite l’équilibrage des échantillons, permet de polir uniformément sur un même plan vos échantillons
La pression individuelle permet aux utilisateurs d’exercer une force égale sur 1 à 6 échantillons, avec l’avantage supplémentaire d’un temps d’installation minimal avec une flexibilité du nombre d’échantillons préparés

Facilité d’installation et de traitement

L’adaptateur rapide permet de fixer le porte-échantillon à la machine
La vis de réglage des porte-échantillons à pression centrale permet de fixer facilement les échantillons
Il suffit de positionner les échantillons dans les porte-échantillons à pression individuelle

Commande

Porte-échantillons à pression individuelle
Tête de polissage EcoMet 30 À utiliser avec l’adaptateur 60-9005
Référence	Style	Taille	Capacité	Accessoires complémentaires
60-10060	Rond/cylindre	1"	4	63-1022 Bagues de maintien (qté 6)
60-10061	Rond/cylindre	1,25"	4	63-1023 Bagues de maintien (qté 6)
60-10062	Rond/cylindre ou Lames de verre	1,5"	4	63-1024 Bagues de maintien (qté 3)
60-10063	Rond/cylindre	5mm	4	63-1022 Bagues de maintien (qté 6)
60-10064	Rond/cylindre	30mm	4	63-1022 Bagues de maintien (qté 6)
60-10065	Rond/cylindre	40mm	4	63-1024 Bagues de maintien (qté 3)

Porte-échantillons à pression individuelle
Tête de polissage AutoMet 250 À utiliser avec l’adaptateur 60-9005
Référence	Style	Taille	Capacité	Accessoires complémentaires
60-9010	Rond/cylindre ou Lames de verre	1"	6	63-1022 Bagues de maintien (qté 6) 60-9120 Support lame de verre 1 x 3" 60-9130 Support lame de verre 2 x 3" 60-9100 Support lame de verre de 27 x 46 mm 60-9140 Support lame de verre de 28 x 48 mm
60-9011	Rond/cylindre	1,25"	6	63-1023 Bagues de maintien (qté 6)
60-9012	Rond/cylindre	1,5"	6	63-1024 Bagues de maintien (qté 3)
60-9020	Rond/cylindre	25mm	6	63-1022 Bagues de maintien (qté 6)
60-9021	Rond/cylindre	30mm	6	63-1023 Bagues de maintien (qté 6)
60-9022	Rond/cylindre	40mm	6	63-1024 Bagues de maintien (qté 3)

Porte-échantillons à pression individuelle
Tête de polissage AutoMet 300 À utiliser avec l’adaptateur 60-9005
Référence	Style	Taille	Capacité	Accessoires complémentaires
60-9060	Rond/cylindre ou Lames de verre	1	6	63-1022 Bagues de maintien (qté 6) 60-9120 Support lame de verre 1 x 3" 60-9130 Support lame de verre 2 x 3" 60-9100 Support lame de verre de 27 x 46 mm 60-9140 Support lame de verre de 28 x 48 mm
60-9061	Rond/cylindre	1,25"	6	63-1023 Bagues de maintien (qté 6)
60-9062	Rond/cylindre	1,5"	6	63-1024 Bagues de maintien (qté 3)
60-9063	Rond/cylindre	2"	6
60-9070	Rond/cylindre	25mm	6	63-1022 Bagues de maintien (qté 6)
60-9071	Rond/cylindre	30mm	6	63-1023 Bagues de maintien (qté 6)
60-9072	Rond/cylindre	40mm	6	63-1024 Bagues de maintien (qté 3)
60-9073	Rond/cylindre	50mm	6

Porte-échantillons à pression centrale
Tête de polissage AutoMet 300 À utiliser avec l’adaptateur 60-9000. Utilise les plaques de chargement 60-2412 ou 60-2413 diamètre de 181 mm pour plateaux de 300 mm
Référence	Style	Taille	Capacité
60-5281	Rond/cylindre	1"	10
60-5282	Rond/cylindre	1,25"	10
60-5252	Goutte	1,25" ou 30mm	9
60-5287	Rond/cylindre	30mm	10
60-5283	Rond/cylindre	1,5"	6
60-5253	Goutte	1,5" ou 40mm	6
60-5288	Rond/cylindre	40mm	6
60-5299	Rond/cylindre	2"	5
60-5296	Goutte	2" or 50mm	5
60-5297	Rectangle	55mm ou 30mm	5
60-5298	Rectangle	70mm ou 40mm	3

Porte-échantillons à pression centrale
Têtes de polissage AutoMet 250 et EcoMet 30 À utiliser avec les adaptateurs 60-9000. Utilise les plaques de chargement 60-2411 ou 60-2413 diamètre de 130 mm pour plateaux de 200, 250 ou 300 mm [8, 10 ou 12"]
Référence	Style	Taille	Capacité
60-2482	Circle	1"	6
60-2483	Rond/cylindre	1,25"	6

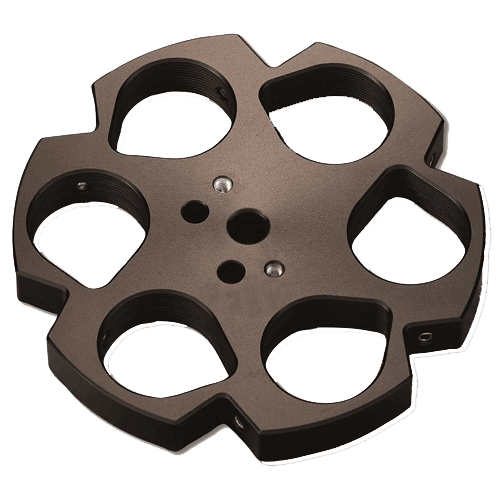

60-2422	Goutte	1,25" [32mm]	6
60-2485	Rond/cylindre	1,5"	3
60-2486	Rond/cylindre	30mm	6
60-2487	Rond/cylindre	40mm	3
60-2409	Rectangle	[1 x 1,25"] 25,4 x 31,75 mm	4

Porte-échantillons à pression centrale
Utilise les plaques de chargement 60-2411 ou 60-2412 diamètre de 157 mm pour plateaux de 250 ou 300 mm [10 ou 12"]
Référence	Style	Taille	Capacité
60-8240	Goutte	18 – 51mm	5
60-8210	Goutte	12 – 40mm	6
60-8262	Goutte	10 – 25mm	12

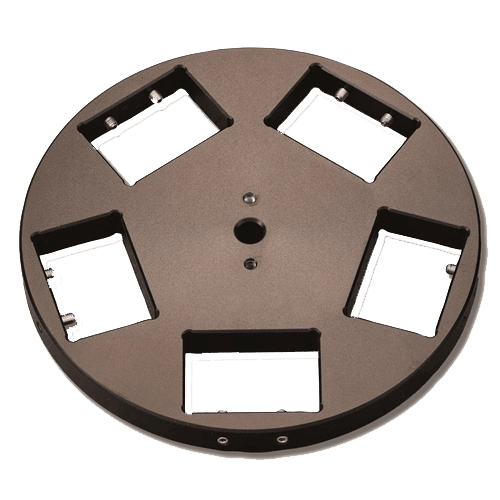

60-8254	Rectangle	55 x 30mm	5
60-8255	Rectangle	70 x 40mm	3

Documentation sur le produit

Guide de polissage

Catalogue de Produits Buehler

Produits liés

AutoMet® Pro 300

[8-12in] 203-305mm
Polisseuse semi-automatique

AutoMet® 250 Pro

[8-10in] 203-254mm
Polisseuse semi-automatique

EcoMet® 30

[8-12in] 203-305mm
Polisseuse semi-automatique

Burst

Système automatique de distribution de suspension de polissage

Consommables et accessoires

CarbiMet

Papier abrasif en carbure de silicium

MetaDi

Suspension de polissage diamantée

Draps de polissage

Solutions de polissage final

Accessoires pour porte-échantillons

Référence	Description
60-2410	Dispositif de chargement
60-2411	Plaque de chargement pour 130 mm [5,1"] et 157 mm [6,1"]
60-2412	Plaque de chargement pour 157 mm [6,1"] et 181 mm [7,1"]
60-2413	Plaque de chargement pour 130 mm [5,1"] et 181 mm [7,1"]

Adaptateurs pour porte-échantillons
Référence	Compatible avec
60-9000 Pression centrale	AutoMet 250/300 PlanarMet 300, EcoMet 30
60-9005 Pression individuelle	AutoMet 250/300, EcoMet 30

Porte-cibles
Référence	Description
60-8100	Pour lame de verre de 28 x 48 mm (support histologique)
60-8101	Pour échantillons enrobés de 25 mm [1′]
60-8102	Pour échantillons enrobés de 32 mm [1,25′]
60-8113	Pour échantillons enrobés de 40 mm

Porte-échantillons vierges À utiliser avec l’adaptateur 60-9000
Référence	Diamètre	Tête de polissage
60-2408	130 mm [5,12"] pour plateaux de 200 mm, 250 mm et 300 mm [8, 10 et 12"]	AutoMet 250, AutoMet 300
60-5254	181 mm [7,12"] pour plateaux de 300 mm [12"] uniquement	AutoMet 300

Porte-lames et lames de verre
Taille de portelame de verre Lames de verre	Porte-lame	Porte-échantillons à pression individuelle	Lames de verre
[1 x 3,0"]	60-9120 (max 3 par porte-échantillon)	60-9010 pour AutoMet 250 60-9060 pour AutoMet 300
[2 x 3,0"]	60-9130 (max 2 par porte-échantillon)	60-9060 pour AutoMet 300
27 x 46mm	60-9100 (max 3 par porte-échantillon)	60-9010 pour AutoMet 250 60-9060 pour AutoMet 300	40-8000-001 (qté 144) 40-8000-010 (qté 1440)
27 x 46mm	30-8005 support manuel		40-8000-001 (qté 144) 40-8000-010 (qté 1440)
28 x 48mm	60-9140 (max 3 par porte-échantillon)	60-9010 pour AutoMet 250 60-9060 pour AutoMet 300
