Wilson^® UH4000 ユニバーサル硬さ試験機

UH4000 ユニバーサル硬さ試験機

自動硬さ試験システム

Wilson UH4000 ユニバーサル硬さ試験機シリーズは、革新的なラボから製造現場までの大量生産アプリケーション向けに設計されており、UH4750、UH4250、電動XYステージ付きオートUH4250の3つの構成で提供されます。これらの試験機は、さまざまな硬さスケールを1台の試験機で測定できるように設計されており、通常は高荷重（5kgf以上）用として、ビッカース、ヌープ、ロックウェル、ブリネルの各スケールを網羅しています。ISO 6506、6507、6508、4545、ASTM E18、E10、E92規格に準拠するUH4000シリーズは、完全な硬さ試験能力を保証します。さらに、ISO2039およびDIN51917に準拠したプラスチックおよび炭素試験にも対応しています。

Wilson UH4000の利点

総合的な汎用性

8ポジションタレットによる完全な柔軟性
あらゆるアプリケーションに対応するアンビルと試料ホルダーの完全選択
オプションのクランピングツールにより、試験プロセス全体の安定性を向上

簡単操作

複雑なアプリケーションに不可欠な柔軟性を維持しながら、初めてのユーザーの要求に応える迅速でシンプルな操作性
UH4000シリーズ3機種の各機種には、Diametソフトウェアソリューションが含まれています。

エキスパートソフトウェアソリューション

標準モデルのUH4250とUH4750は、オートフォーカスや自動測定を含むDiamet Basicで制御されます。UH4250 Autoモデルには電動ステージが搭載され、Diamet Enterpriseで制御されます。

Diamet^®硬さ試験ソフトウェア

Diamet 2.0ソフトウェアシステムにより、サンプルのスループットを向上させながら、複雑さを最小限に抑え、一貫性を確保します。

ご注文

Wilson UH4000シリーズのご注文
品番	説明	見積依頼
ウィルソンUH4250
W4250	荷重範囲0.5～250kgf、標準モニター24インチ	見積依頼
W4251	荷重レンジ0.5-250kgf、タッチスクリーン19.5インチ	見積依頼

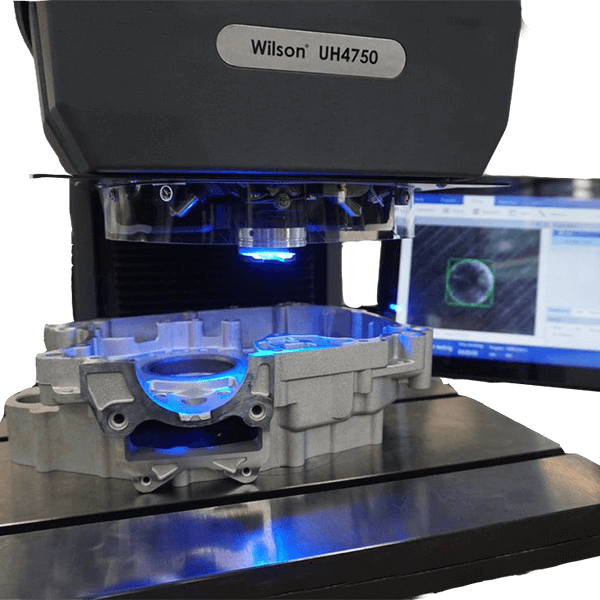

ウィルソン UH4750
W4750	荷重範囲3～750kgf、標準モニター24インチ	見積依頼
W4751	荷重レンジ3～750kgf、タッチスクリーン19.5インチ	見積依頼

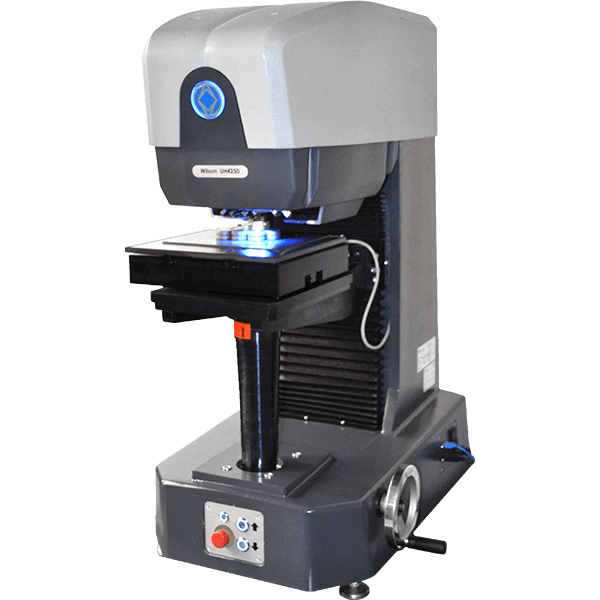

ウィルソン UH4250 オート
W4250XY	荷重レンジ0.5～250kgf、24インチ標準モニター、180 x 180mm電動ステージ	見積依頼
W4251XY	荷重レンジ0.5～250kgf、19.5インチタッチスクリーン、180×180mm電動ステージ	見積依頼
*クランプ装置W4100CLは対象外です。

仕様

	ウィルソンUH4250	ウィルソンUH4750
硬さ試験機	HV 0.5 - HB 10/250	HV 3 - HBW 10/750
タレット	対物レンズおよび圧子用8ポジション
圧子（オプション）	ブリネル1mm、2.5mm、5.0mm、10.0mm超硬ボール、ロックウェルダイヤモンドコーン、1/16"、1/8"、1/4"、1/2 "超硬ボール圧子、ビッカースダイヤモンド、ヌープダイヤモンド
対物レンズ長作業距離（オプション）	0.5倍（リングライト付きオプション）、5倍、10倍、20倍、40倍、50倍
光学系	5メガピクセルUSB 3デジタルカメラ、デジタルズームおよびオートフォーカス付き
試験荷重	0.5-250kgf	3-750kgf
試験荷重タイプ	クローズドループ
試験規格	ブリネル（ISO 6506-1、ASTM E10）、ビッカース（ISO 6507-1、ASTM E92）、ロックウェル（ISO 6508-1、ASTM E18）、ヌープ（ISO 4545-1、ASTM E384）、プラスチック試験用ボール圧子（ISO 2039-1、2039-2）
Z軸スピンドル	手動ハンドルおよび自動Z軸駆動
最大試験片高さ/重量	300 mm（11.8インチ）、70 kg（154 ポンド）
試験ステージ寸法	Tスロットステージ、スロット幅12mm、300mm（11.8インチ）×400mm（15.7インチ］
機械寸法（長さ×幅×高さ）	704mm（28インチ）×534mm（21インチ）×995mm（39.2インチ）
機械正味重量	300kg（660ポンド）
電源	100 - 240VAC、50-60Hz
