硬さ試験

使いやすいソリューションをご覧ください

硬さ試験を簡単に

ビューラーは、試験機、テストブロック、ビューラー設計のソフトウェアによる完全な硬さ試験ソリューションを提供しています。シームレスに統合されたシステムは、ユーザーフレンドリーなインターフェースとソフトウェアを備え、そして一貫性と再現性の基準を確立するテストブロックと合わせて硬さ試験の曖昧さを排除します。

DiaMet^®硬さ試験ソフトウェア

Diametは、経験の浅いオペレータのニーズを満たす迅速でシンプルな操作に重点を置きつつも、プロフェッショナルが必要とする柔軟性と高度な機能を維持し、効率性を優先しています。

DiaMet

Diametソフトウェアは、自動試験・測定インデンテーション、プログラムされた試験シーケンス、レポート作成を提供するユーザーフレンドリーなシステムです。試験の一貫性を維持し、操作の複雑さを抑えながら、サンプルのスループットを最大化します。

ビッカース/ヌープ硬さ試験機

Wilson Vickers/Knoopシリーズ硬さ試験機は、高品質の光学系とDiametソフトウェアのオプションを搭載し、多用途で使いやすい機能を提供します。

Wilson^® VH3300 硬さ試験機

Wilson VH3300全自動硬さ試験機は、あらゆるアプリケーションに対応する統合システムです。高速6ポジションタレットは、荷重範囲10gfから50kgfまで設定可能な3種のロードセルを3つの圧子それぞれにつけることができます。オプションではオーバービュー光学系を搭載できます。VH3300は、Diametソフトウェアとの組み合わせにより、将来のアプリケーションニーズに対応します。

Wilson^® VH3100 硬さ試験機

ウィルソンVH3100はVH3000シリーズの主力製品です。0.05～10kgfのロードセルと3ポジションのバーチャルターレットを備えたこのシステムは、圧子、対物レンズ、オーバービューカメラを固定位置に配置することで、複雑さを大幅に軽減します。VH3100硬さ試験機は、Diametソフトウェアで構成され、精度を最大限に高め、作業時間を最小限に抑えます。

Wilson^® VH1102 - 1202 ページ

ウィルソンVH1102およびVH1202ビッカース/ヌープシリーズ硬さ試験機は、品質管理および冶金研究の両用途において、精密な微小硬さ試験のための信頼性の高いソリューションを提供します。0.01～2kgfの試験能力を持つVH1102は、単一スケール試験用の4ポジション・ターレットを搭載しています。一方、VH1202は6ポジション・ターレットを搭載し、より汎用性の高い設計となっています。両機種とも、デジタル接眼レンズまたはオプションの統合型高解像度カメラ（DiaMetソフトウェア付き）を使用した測定が可能です。

Wilson^® VH1150 マクロビッカース硬さ試験機

300gf～50kgfのユニークな荷重レンジを1台で実現したウィルソンVH1150は、優れたマクロビッカース硬さ試験機です。手動ノブに代わり、耐久性に秀でたモーターを採用した自動荷重選択機能により、使いやすい操作性を実現しています。電動タレットは、完全自動の試験サイクルにシームレスに統合されています。オプションの高解像度カメラを追加すれば、Diametソフトウェアを使って簡単に硬さ試験が行えます。

ロックウェル硬さ試験機

セグメントをリードするWilson Rockwell硬さ試験機は、その品質と耐久性へのこだわりで知られています。シンプルなロックウェル574と多用途多機能のロックウェルRH2150は、生産現場から世界的な研究施設まで、大量生産に対応します。これらの試験機は、ASTM E18およびISO 6508規格に準拠し、通常スケールとスーパーフィシャルスケールの両方を通して、膨大な数の試験アプリケーションに対応します。実績のある堅牢な設計により、ビューラーのWilson Rockwellシリーズは、最高レベルの硬さ試験ソリューションを提供します。

ウィルソン^® ロックウェル574

Wilson 574ロックウェル硬さ試験機は、ゲージ繰返し精度および再現性（GR&R）においてクラス最高レベルを誇ります。この錘式の試験機には、3～150kgfの荷重範囲を持つレギュラーモデル、レギュラースケールとスーパーフィシャルスケールを選択できるツインスケールモデルの2種類があります。特筆すべき機能として、高精度の深さ測定システム、自動予圧ブレーキ、正確で再現性の高い試験のための自動主荷重試験サイクルなどがあります。使いやすい内蔵USBポートは、Microsoft® Excel®やその他のアプリケーションへの迅速なデータ転送を可能にします。

ウィルソン^® ロックウェル RH2150

大量生産ラボ向けに設計され、グローバルな研究施設にも対応するウィルソンRH2150硬さ試験機は、幅広い試験スケール（1～187.5kgf）を提供します。2つのフレームサイズ（垂直容量10インチと14インチ）で提供され、保護板金ケーシング、ロードセル保護、オプションの自動停止クランプ装置、圧子延長を備えています。ユーザーフレンドリーな設計で、USBポートを内蔵し、迅速なデータ転送やDiametソフトウェアとの統合が可能で、より高度な機能を提供します。

ブリネル硬さ試験機

エンジン鋳物や大口径配管のような大型部品で、アルミニウム、銅合金、鋼、鋳鉄を試験する場合は、ブリネル硬さ試験機をご検討ください。高荷重が必要で、局部的なばらつきや表面状態が精度に影響するような場合に最適です。

Wilson^® BH3000ブリネル硬さ試験機

ウィルソンBH3000ブリネル硬さ試験機は、堅牢な3000kgfの試験容量で、31.25kgfから3000kgfまでの幅広い荷重に対応します。過酷な環境下での耐久性を考慮して設計され、頑丈な構造、頑丈なクランプ、保護機能を備えています。クローズドループシステムは、迅速で正確な試験結果を保証し、統合された硬さ計算と変換は使いやすさを向上させます。柔軟な荷重範囲、簡単なセットアップなど、BH3000はあらゆるラボで汎用性と使いやすさを提供します。

ユニバーサル硬さ試験機

ウィルソンユニバーサル硬さ試験機は、生産現場と大量生産ラボの両方に革新的な選択肢を提供します。Diametソフトウェアにより制御され、ロックウェル、ビッカース、ヌープ、およびブリネル圧子への対応能力により、機械の柔軟性を高めます。

Wilson^® UH4000 ユニバーサル硬さ試験機

完全にカスタマイズ可能なWilson UH4000シリーズは、大量生産環境に幅広い柔軟性を提供します。Diametソフトウェアで制御されるUH4250とUH4750の両モデルは、エキスパートユーザーが必要とする複雑な機能を維持しながら、高速でシンプルな操作に重点を置いています。オプションのクランプツールによる安定性、8ポジションのタレット、正確なターゲティングのためのレーザー、正確なブリネル測定のためのリングライトなどの機能を備えています。スチール鋳造ボディは耐久性を保証し、サービスコストを削減し、生産環境での稼働時間を増やします。

テストブロック

ウィルソンは、テストブロックの業界標準を確立しています。最高品質の材料から作られ、比類のない均一性と再現性を実現しています。弊社の幅広いラインナップには、ロックウェル®、ブリネル、ヌープ、ビッカース試験用のスケールがあり、すべてニューヨーク州ビンガムトンのISO-IEC 17025認定ラボで校正されています。ほとんどのロックウェルスケールの校正セットが用意されており、究極の精度と性能を保証します。弊社は、化学組成を指定するために工場と直接協力し、すべての機械加工工程を社内で行い、厚さ、平坦度、平行度、表面粗さにおいてASTM準拠の100%検査を保証します。硬度ブロックのキャリブレーションページを表示します。

Wilson^® ビッカース/ヌープテストブロック

ASTM E92、ISO 6507-3（ビッカース）、JIS B 7737（ビッカース）、ISO 4545-3（ヌープ）、JIS B 7734（ヌープ）に準拠したHVおよびHKスケールをご用意しています。

Wilson^® ロックウェルテストブロック

ASTM E18、ISO 6508-3、JIS B 7730に準拠した普通スケールとスーパーフィシャルスケールを取り揃えています。ロックウェル校正セットもご利用いただけます。

Wilson^® ブリネルテストブロック

ASTM E10、ISO 6508-3、JIS B 7736に準拠し、荷重250kgfまでのブロックがあります。

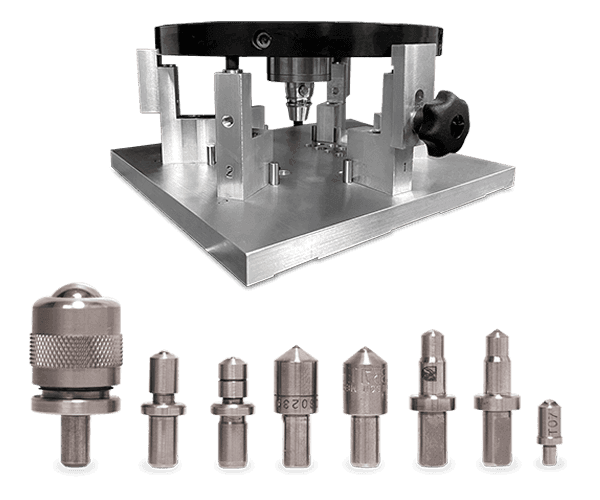

硬さ試験機用アクセサリ

硬さ試験に必要な各種アクセサリをご紹介します。

試料ホルダーとアンビル

適切なサポートにより、試験中に試験片を確実に静止させることができます。幅広いサンプルホルダーの中から、お客様に最適なものをお選びください。

圧子

ISOおよびASTM認定インデンターのセレクションをご覧ください。

Gp-HDT サンプル冶具

GP-HDT治具の詳細をご覧ください。サンプルの取り外しや再装填の必要なく、研削・研磨のホルダに取り付けたまま硬さ試験に直接移行できます。

追加アクセサリー

お客様の用途に合わせたアクセサリで、試験機を強化してください。

硬さ試験の基礎

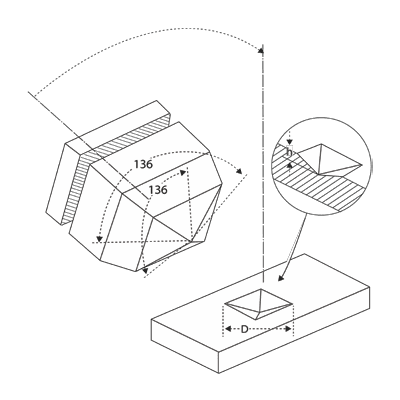

ビッカース硬さ試験

ダイヤモンド圧子で滑らかに荷重を加えることで、ビッカース硬さ試験は正方形ベースのピラミッド型のくぼみを作り出し、荷重と対角線の測定値に基づいて硬さ（HV）が計算されます。ビッカース硬さ試験には、「マイクロ」（10～1000g）と「マクロ」（1～100kg）の2つの荷重範囲があり、連続的な値が得られます。マイクロビッカース硬さ試験は、表面処理の評価など、さまざまな用途で使用される微細な硬さ分析に不可欠です。

ヌープ

ビッカース硬さ試験と同様に、ヌープ硬さ試験もダイヤモンド圧子を使用します。しかし、ヌープ硬さ試験機の圧子は正方形ではなく、菱面体形状をしており、対角線の長い方が短い方の7倍という細長い圧子を形成します。ビッカースとは異なり、対角線の長い方のみを測定するため、時間を節約できます。ヌープ圧子は圧子同士を近づけることができるため、薄い層を試験するのに有利です。ただし、HKは荷重によって変化するため、他のスケールへの換算は標準荷重（500gf）でのみ信頼できます。

ロックウェル

ロックウェル硬さ試験は、ロックウェルとスーパーフィシャルロックウェルの各スケールを用いて、荷重を変化させながら圧子を押し込む深さを測定します。圧子には、ダイヤモンドコーンやタングステンカーバイトボールがあり、材料の特性によってスケールや圧子を変更します。迅速で簡単な硬さ試験として認識されていますが、一貫した正確な結果を得るためには、正しい試験機と試験片の状態を確保することが重要です。

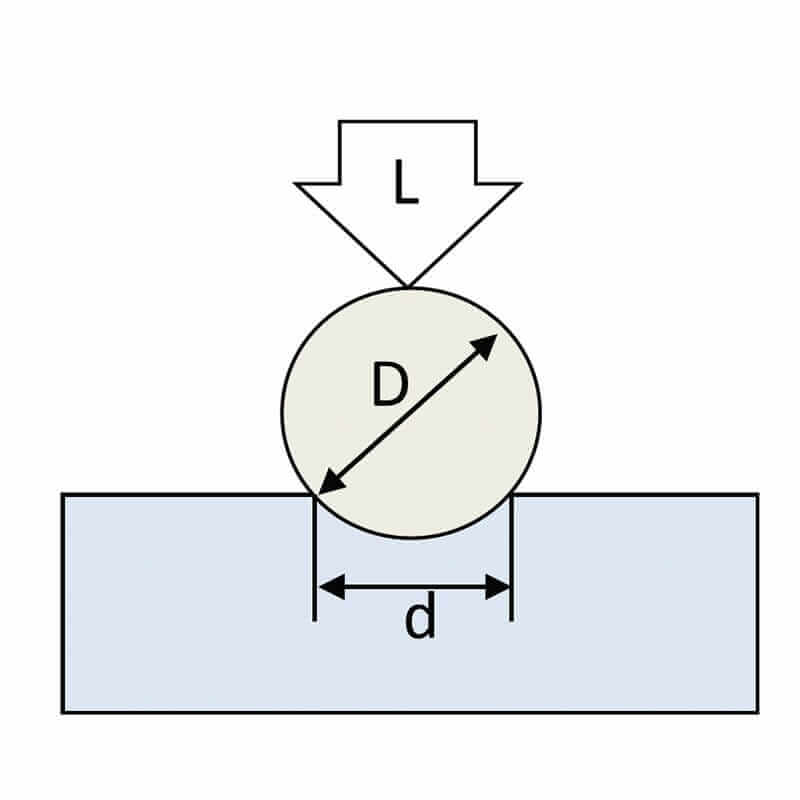

ブリネル

ブリネル硬さ試験は、エンジン鋳物や配管のような大型部品に広く使用されており、高荷重と大きなくぼみにより精密な硬さ測定が可能です。この方法の汎用性は、非常に硬い材料に対する圧子ボールの変形や、正確な結果を得るための荷重とボールの直径比の重要性によって制約を受けます。

ソリューションの検索

フルラボ金属組織ソリューション

さらに詳しい情報が必要ですか?ソリューションのセクションでは、技術記事の閲覧、推奨処理方法の検索、業界別ソリューションなどをご覧いただけます。
