圧縮成形埋込樹脂

ホットマウント工程の時間短縮

加熱加圧埋込

加熱加圧埋込用樹脂は、熱と圧力を利用して試料を封入し、試料を内包した平坦で均一な試料にします。ビューラーの加熱加圧埋込用樹脂は、試料作製工程で試料のエッジを保護・保存しながら収縮を最小限に抑え、試料作製のニーズをより迅速かつ容易に満たします。

クリーンなセットアップとスループットの向上

ビューラーの加熱加圧埋込用樹脂を使用することで、スループットを向上させ、試料作製の質を高めることができます。時間を節約し、プロセスの清浄度を最大化します。

優れたエッジ保持力

ビューラーのEpoMet埋込樹脂を選択すると、優れた浸透性とエッジ保持が得られます。

汎用樹脂

効率的な埋込プロセスのために、木粉の熱硬化性樹脂は、良好なエッジ保持と適度な収縮を提供します。

フェノキュア

3色のバリエーションは、サンプルの識別を容易にします。

フェノキュア^® LP

ビューラーの新しい製品。低フェノール木粉入り熱硬化性樹脂は、良好な性能を維持しながらハザードレベルを低減します。

フェノキュアプレモールド

使いやすいPhenoCureプレモールドは、樹脂量調整の煩わしさを減らし、時間を節約します。プレモールドをモールドシリンダー内の試料の上に置くだけです。

特殊埋込樹脂

ビューラーの特殊埋込樹脂は、優れたエッジ保持性、最小限の収縮、その他様々な独自のメリットを提供し、マウントプロセスにおける特定のニーズにお応えします。

EpoMet^® G (粒状)

EpoMet Gは、サンプルの優れたエッジ保持性を実現します。粒状サイズのミネラル充填エポキシサーモセットです。

EpoMet^® F (細粒)

エポメットFは、サンプルの優れたエッジ保持性を実現します。微粒子のミネラル充填エポキシサーモセットです。

プローブメット

銅とミネラルを充填したフェノール系熱硬化性樹脂で、銅が分析対象でない試料のSEM分析に最適です。

コンダクトメット

ProbeMetが適さない試料のSEM分析に理想的な、グラファイトとミネラルを充填したフェノール系熱硬化性樹脂。

ディアリルフタレート

中程度の硬さの試料をマウントするのに最適な充填型熱硬化性樹脂です。エッチング用にはガラス繊維入り、耐摩耗性が必要な場合はミネラル繊維入りをお選びください。

トランスオプティック

透明な熱可塑性アクリルで、再加熱によりマウントから試料を簡単に取り出すことができます。特別な冷却サイクルが必要ですが、SimpliMet^® 4000でご利用いただけます。

圧縮コンパウンド選択ガイド

圧縮マウントコンパウンドを選択する際には、材料の耐摩耗性、導電性の要件、さらなる分析の必要性、透明度のレベルを考慮する必要があります。スループット、エッジ保持などのニーズを満たすビューラー製品をご覧ください。

圧縮コンパウンド選択ガイド
材料	特性	ショアD硬度	エッジ保持力	粘度／浸透性	収縮率
エポメット^®G	耐摩耗性エポキシサーモセットで、優れたエッジ保持性、耐薬品性を備え、収縮をなくします。	94
エポメット^® F	EpoMet® Fは、EpoMet® Gが提供する品質に加え、コンプレッションマウンティングメディアに最適な浸透性を提供します。	94
フェノキュア^®	サンプルの識別を容易にする理想的な3色の汎用マウントメディア。	88
フェノキュア^® LP	危険性を低減し、エッジ保持を強化した低フェノール汎用マウントメディア。	88
ジアリルフタレートミネラルフィルド	鉱物またはガラスを充填した熱硬化性樹脂で、中程度の耐摩耗性と高い耐薬品性を有する。	91
フタル酸ジアリルガラス充填品	鉱物またはガラスを充填した熱硬化性樹脂で、中程度の耐摩耗性と高い耐薬品性を有する。	91
トランスオプティック	透明な熱可塑性アクリルで、再加熱により試料を容易にマウントから取り出すことができる。	80
プローブメット	銅とミネラルを充填した電子顕微鏡用フェノール系熱硬化性樹脂。ProbeMetは最も導電性の高いメディアで、試料に銅が含まれない場合に最適です。	94
コンダクトメット	グラファイトとミネラルを充填した電子顕微鏡用フェノール系サーモセットで、炭素が注目されない場合に使用します。	88

セレクションガイド備考
他の圧縮メディアと比較し、1～3の尺度に基づく。最良の値は3としてランク付けされている。 TransOpticには、最適な透明度を確保するために、特殊な熱可塑性冷却サイクルが可能なSimpliMet 4000などのマウントプレスが必要です。
材料	色の識別	耐薬品性	導電率	推奨用途
エポメットG				非常に硬い素材。
エポメットF				複雑な形状の非常に硬い材料。
フェノキュア				汎用用途。金属組織観察など
フェノキュアLP				ハザードレベルを下げた汎用樹脂。
ディアリルフタレートミネラルフィラー				中硬度の材料。
ディアリルフタレートガラスフィラー				エッチング用の中硬度材料。
トランスオプティック				マウントの透明性が有用な場合。
プローブメット				電解研磨やエレクトロエッチングに最適。導電性樹脂。フィラーの銅が観察に影響ない場合は、SEMに使用できる。
コンダクトメット				導電性樹脂。プローブメットが適さない場合のSEM分析。

ご注文

圧縮マウントシステム

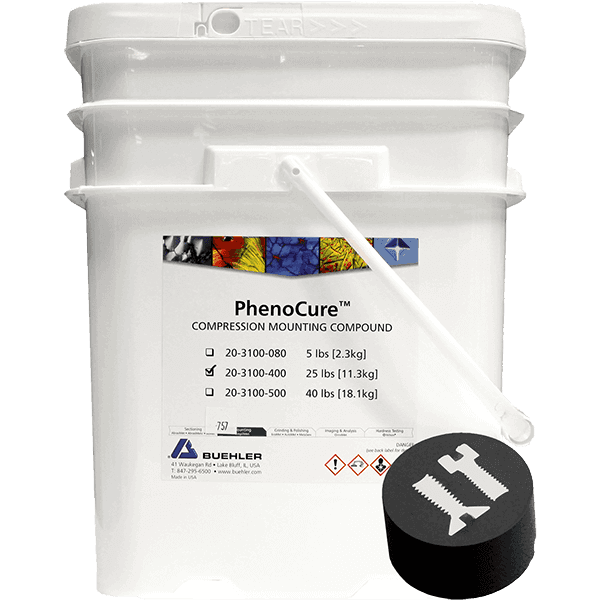

フェノキュア
サイズ	黒	レッド	グリーン
5ポンド [2.3kg]	20-3100-080	20-3200-080	20-3300-080
25ポンド [11.3kg]	20-3100-400	20-3200-400	20-3300-400
40ポンド [18.1kg]	20-3100-500	20-3200-500	20-3300-500
フェノキュア・プレモールド
サイズ	黒	レッド	グリーン
1インチ [25mm]	20-3111-501
1.25インチ [32mm]	20-3112-501	20-3212-501	20-3312-501
1.5インチ [38mm]	20-3113-501	20-3213-501	20-3313-501
1.75インチ [45mm]	20-10090
フェノキュアLP
サイズ		グリーン
5ポンド [2.3kg]		20-6100-080
25ポンド [11.3kg]		20-6100-400
40ポンド [18.1kg]		20-6100-500

特殊コンパウンド
エポメットG（粒状）
ミネラルを充填したエポキシサーモセットで、エッジ保持力に優れ、硬い素材の取り付けに適しています。
サイズ	品番
4ポンド [1.8kg]	20-3380-064
10ポンド [4.5kg]	20-3380-160
25ポンド [11.3kg]	20-3380-400
40ポンド [18.1kg]	20-3380-500
エポメットF（ファイン）
中程度の硬さの素材をマウントするために推奨される充填型熱硬化性樹脂。エッチングにはガラス繊維入り、耐摩耗性にはミネラル繊維入りをお選びください。
サイズ	品番
4ポンド [1.8kg]	20-3381-070
10ポンド [4.5kg]	20-3381-160
25ポンド [11.3kg]	20-3381-400

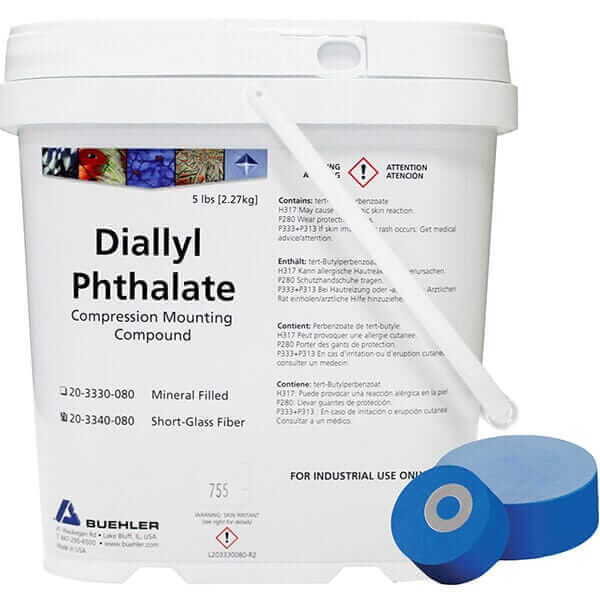

フタル酸ジアリル
複雑な形状の硬い素材をマウントするための、微細な粒子と優れたエッジ保持力を持つミネラル充填エポキシサーモセット。
サイズ	品番
ミネラル充填、5ポンド[2.3kg]	20-3330-080
ガラス充填、5ポンド[2.3kg]	20-3340-080
トランスオプティック
透明な熱可塑性アクリルで、再加熱により試料をマウントから簡単に取り出すことができます。SimpliMet® 4000で利用可能な特別な冷却サイクルが必要です。
サイズ	品番
5ポンド[2.3kg]	20-3400-080

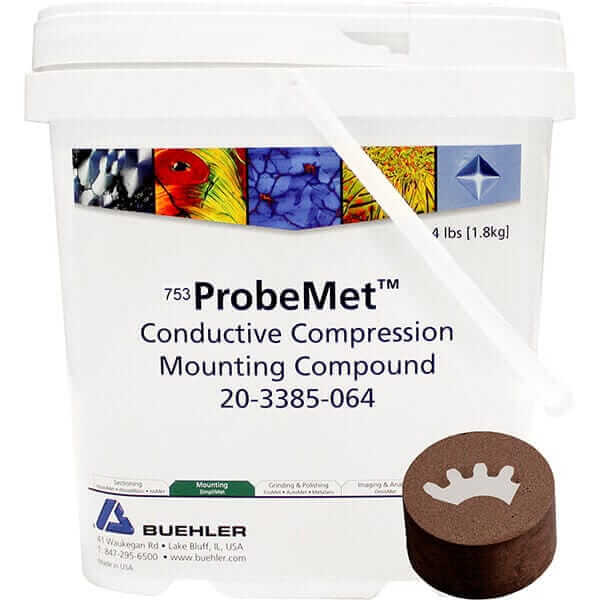

プローブメット
銅とミネラルを充填したフェノール系熱硬化性樹脂で、銅が分析対象でない試料のSEM分析に推奨されます。注：アルミニウム試料では、銅とアルミニウムのガルバニック腐食を引き起こす可能性があります。
サイズ	v
4ポンド [1.8kg]	20-3385-064
コンダクトメット
プローブメットが適さない試料のSEM分析に推奨される、グラファイトとミネラルを充填したフェノール系熱硬化性樹脂。
サイズ	品番
1ポンド [0.45kg]	20-3375-016
25ポンド [11.3kg]	20-3375-400

アクセサリー

離型剤とパウダー

サポートクリップと添加剤

製品カタログ

圧縮埋込ガイド

フェノキュア　セルシート

ビューラー製品カタログ

圧縮埋込のヒントとコツ

マウンティングコンパウンドとサンプルの間の隙間は、膨張係数とメディアのサンプルへの付着能力の違いに関連しています。成形温度をやや低めに設定し、加圧下で十分に冷却することで、ほとんどのマウンティングコンパウンドで収縮を抑えることができます。
円周方向の割れは、成形中にメディア内でガスが発生することに起因する。これは、吸収された水分によって引き起こされる可能性がある。メディアは、涼しく乾燥した場所に保管してください。メディアが液状である間は、プリロード設定を使用してガスの放出を補助します。
マウントの半径方向の割れは、試料の鋭角部や金型に対して大きすぎる試料が原因であることがよくあります。鋭利な角を丸め、試料をマウントの端から遠ざけます。
マウントが膨らんだり柔らかくなったりするのは、温度保持時間が不十分なためです。硬化時間を長くしてください。
融着していないマウントがすりガラス状になることがありますが、これは成形圧力または温度での時間が不十分なために起こります。
TransOpticの透明度の欠如、”コットンボール “は、適切な成形温度に達しなかったか、温度での時間が不十分であったために起こります。TransOpticのクレーズは、冷却が不十分、または急すぎるために起こります。冷却時間を長くし、熱可塑性樹脂の冷却設定を使用してください（SimpliMet 4000で使用可能）。
